1971年，美國塔夫斯大學的科馬克和英國EMI的工程師亨斯費爾德分別發明了CT；1977年，美國威斯康星大學Mistretta小組和亞利桑那大學Nadelman小組研制成功數字減影血管造影(Digital Subtraction Angiography,DSA)技術。此后，幾乎所有的球管創新都是為了滿足CT和DSA的技術發展需求。

　　未來屬于液態金屬軸承技術

　　在液態金屬軸承技術出現之前，球管都是以機械滾珠作為轉動支撐，但滾珠受熱會變形，磨損也變形；此外，轉速越快，噪音越大，磨損越嚴重。因此，很多球管故障并不是燈絲斷了，而是陽極卡死，或者轉速不達標，導致無法曝光。為什么越高端的CT，其機械滾珠球管壽命越短。

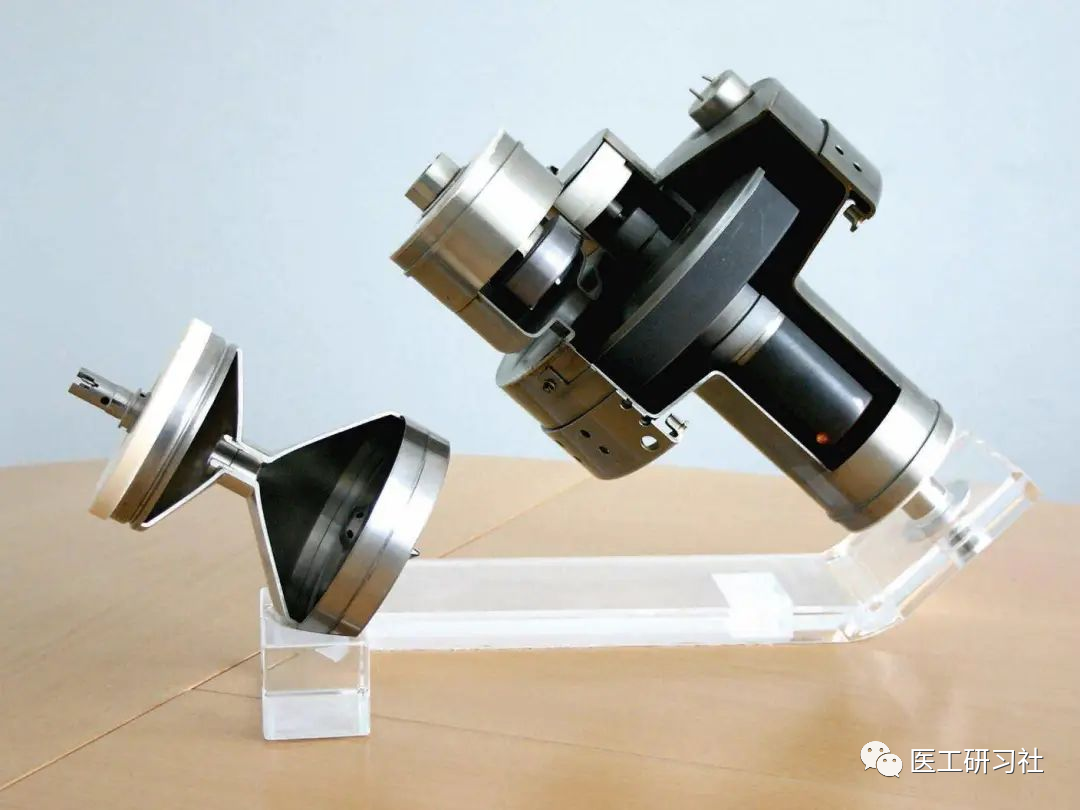

　　世界上第一只液態金屬軸承球管

　　1989年，飛利浦推出了MRC200，率先使用在其DSA（2年后在CT）上使用液態金屬軸承技術，這是球管的第6個里程碑，第4個提升球管壽命的技術，從此球管不再追求大熱容量，而是追求高散熱率。憑借液態金屬軸承技術的零磨損、零震動、高散熱率，飛利浦球管成為長壽的代名詞。以飛利浦MRC800為例，該球管的壽命通常在200萬秒左右，300、400萬也并不奇怪，云南玉溪江川縣人民醫院的Brilliance 64創造了9年587萬秒次的世界記錄。

　　近幾年，我們特別經常聽到液態金屬軸承球管，是因?yàn)轱w利浦的該項專利已到期，GE、萬睿視、佳能(東芝)等開始跟進該技術。

　　萬睿視的陽極接地技術

　　1998年，西門子發明平板燈絲技術(Flat electron emitter)，不僅使燈絲壽命更長，更使陰極電子的發射更穩定，提高X射線質量；同一年，萬睿視發明翅片式旋轉陽極(Finned rotating anodes)，進一步提高了球管陽極散熱面積。

　　不過，當年最重要的技術當屬萬睿視的陽極接地技術(Anode End Grounded,AEG)。與雙極(±70V)球管不同，陽極接地的陰極接負高(-140KV)，金屬殼接地可以捕獲雜散電子，減少無用輻射，提高了圖像質量；此外，還具有更高的球管冷卻效率，能承受更大的重力加速度，還可以把球管做的更小。這是球管的第7個里程碑，第5個提升球管壽命的技術，第2個提升圖像質量的技術。如今，單極高壓已成為高端球管的標配。

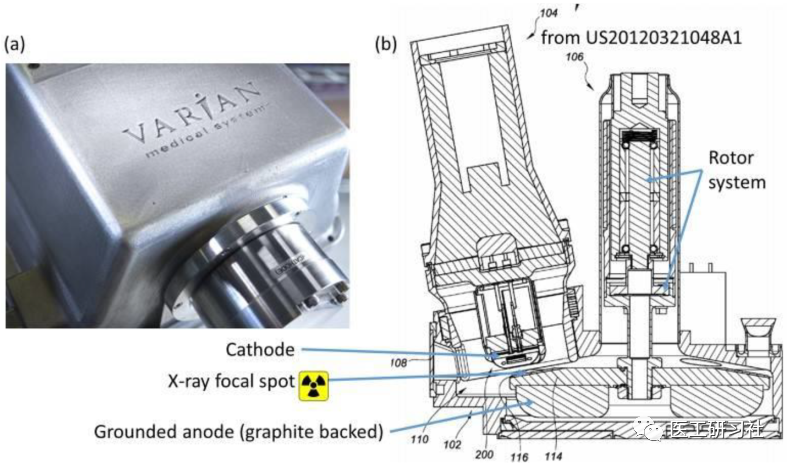

　　萬睿視陽極接地及其專利

　　革命性的0兆球管

　　2003年，西門子推出了Straton電子束控球管，也就是我們的熟知的第一代0兆球管。從壽命角度，Straton并不成功，直到西門子又推出了革命性的Vectron。

　　西門子Straton電子束控球管

　　不過，Straton絕對會載入史冊，成為球管的第8個里程碑，第5個提升球管壽命的技術，第2個提升圖像質量的技術。因?yàn)椋?/p>

　　1）雙向飛焦點。通過精確、快速地控制電子束偏轉，提高采樣率，實現不足0.4毫米的當時業界最高各向同性分辨率。此后，飛焦點技術成為提高空間分辨率和成像質量的行業標準。

　　2）陽極直接冷卻技術。雖然陽極熱容量只有0.6MHu，但陽極直接油冷技術可實現快速冷卻，意味意味著陽極靶會更小，意味著球管可以更小，意味著雙源CT的誕生，這又是另一個故事。

　　球管天花板：iMRC

　　1899，穆勒(飛利浦)發明了世界上第一個水冷球管，當時的冷陰極球管并沒有用起來。然而100年后，當飛利浦推出陽極水冷球管時，我高度懷疑其研發人員是在單位無聊閑逛時，突然看到了這個球管。兩者的實現邏輯不能說是非常相似，只能說是一模一樣。果然，歷史總能帶給我們啟示。

　　第一個水冷球管

　　2007年，飛利浦推出了iMRC冰球管，《中國醫療裝備及關鍵零部件發展報告》將其稱為球管天花板，iMRC采用了電磁聚焦、動態四焦點、液態金屬軸承、單季高壓等高端技術，還創造性使用了陽極直接水冷(透心涼)、螺紋軸承、雙軸承支撐、節段陽極等新技術，使隨開隨掃變成現實，還支持長時間掃描，延長球管壽命，這是球管的第9個里程碑，第6個提升球管壽命的技術。

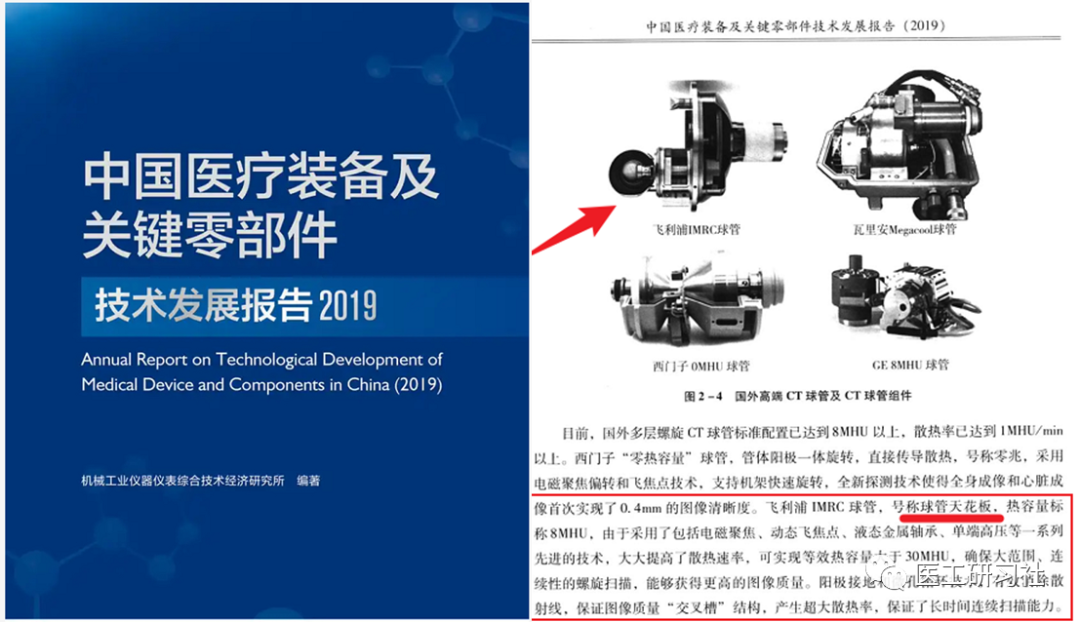

　　《中國醫療裝備及關鍵零部件發展報告》截圖

　　跨越1000mA的Vectron

　　2013年，西門子推出了第三代雙源CT：SOMATOM Force，搭載最新一代IGBT球管：Vectron，首次將球管管電流提高至1300mA，這是球管的第10個里程碑，第3個提升圖像質量的技術，第1個降低劑量的技術。在解決熱容量的同時，不僅實現了低KV、更高mA、更長時間的大范圍連續掃描，還實現了低劑量、低造影劑用量的雙低掃描。從此，70kV低劑量掃描也稱為行業標準。

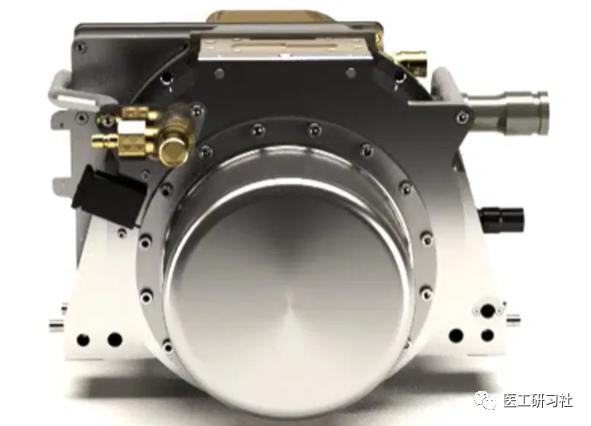

　　西門子Vectron球管
